❐ 雙極性接面電晶體(BJT)的構造

雙極性接面電晶體(BJT：Bipolar Junction Transistor)簡稱「BJT」，依照不同的導電特性又可以分為NPN- BJT、PNP- BJT 二種：
➤NPN型雙極性接面電晶體(NPN-BJT)：NPN-BJT的構造如＜圖一(a)＞所示，在矽基板上分別製作N型矽、P型矽、N型矽三個水溝，最後分別在上方蒸鍍金屬電極，左邊的金屬稱為「射極(Emitter)」，中間的金屬稱為「基極(Base)」，右邊的金屬稱為「集極(Collector)」。
➤PNP型雙極性接面電晶體(PNP-BJT)：PNP-BJT的構造如＜圖一(b)＞所示，與NPN-BJT相同，但是N型與P型區域相反，因此導電特性相反。

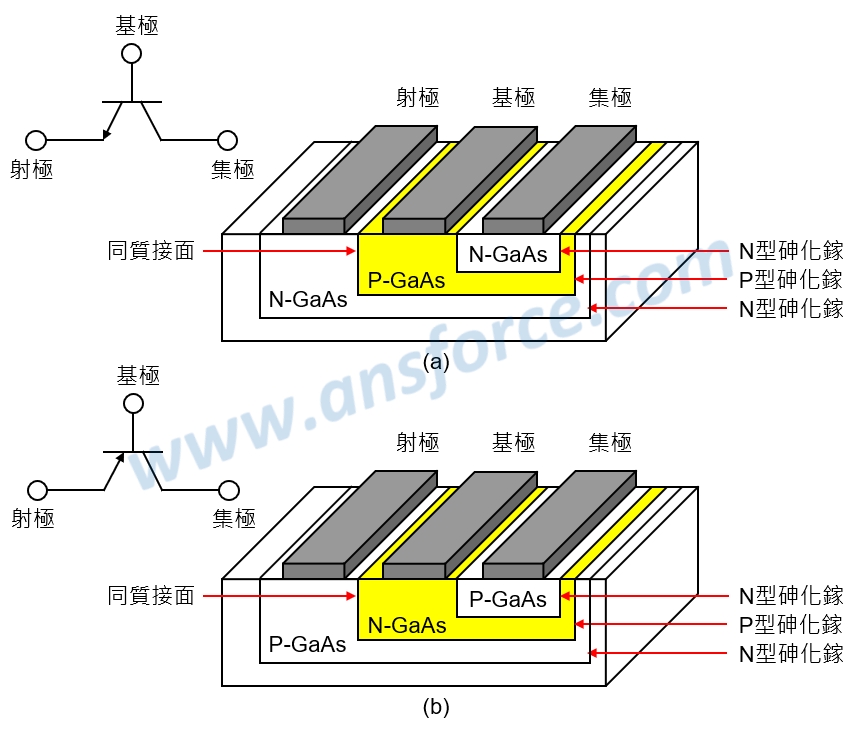

圖一　雙極性接面電晶體(BJT)構造示意圖。

❐ BJT放大器(BJT amplifier)
BJT放大器的工作原理如＜圖二＞所示，假設以基極(Base)做為共用端，將「較小的電壓或電流(小訊號)」輸入射極(Emitter)，由於BJT的元件特性會使訊號放大，轉變成「較大的電壓或電流(大訊號)」由集極(Collector)輸出，這就是「類比積體電路」工作的基本原理。

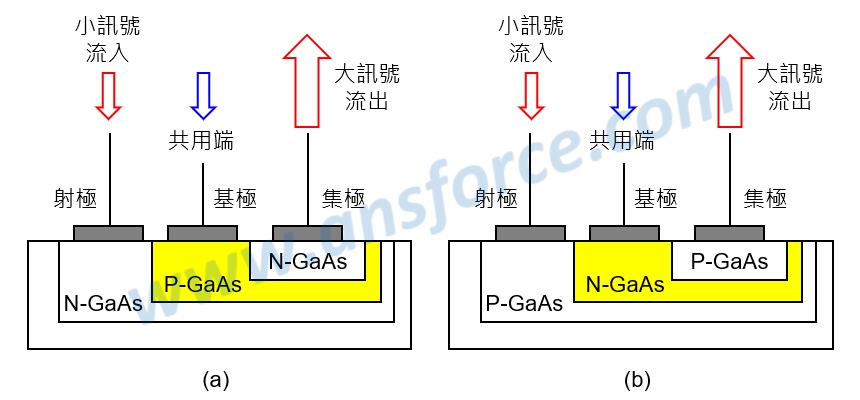

圖二　BJT放大器的工作原理示意圖。

❐ BJT邏輯電路(BJT logic)
BJT同樣可以應用在「數位積體電路」，但是當BJT應用在數位積體電路時並不稱為「開關(Switch)」，而是將數個BJT連接在一起形成「BJT邏輯電路」，最常見的包括二極體—電晶體邏輯(DTL：Diode Transistor Logic)、電晶體—電晶體邏輯(TTL：Transistor Transistor Logic)、射極偶合邏輯(ECL：Emitter Coupled Logic)等電路，但是由於耗電量較大，目前大部分已經被CMOS製作的積體電路(IC)取代了。
