❒ 針格陣列的構造
「針格陣列(PGA：Pin Grid Array)」顧名思意就是將金屬接腳(蜈蚣腳)製作在積體電路下方，而且針一支一支的排列成陣列，如＜圖一＞所示。這種封裝是目前個人電腦的中央處理器(CPU)最常使用的封裝外部結構，主要是容易插拔安裝在主機板上，但是因為體積較大，除了個人電腦的中央處理器(CPU)之外，較少使用在其他電子產品上。知識力www.ansforce.com。

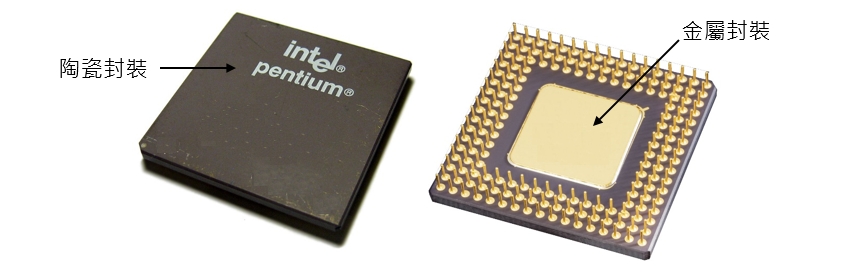

圖一　針格陣列(PGA)的外觀與構造。
參考資料：www.intel.com。

由於接腳數目較多，通常使用「導線載板」來取代「導線架」，將封裝外殼的金屬接腳分成數排製作在積體電路下方，可以大幅增加接腳數目，大多用在接腳數1000pin以上的積體電路，晶片內含有的CMOS數目較多，可能有數億個CMOS，構造也比較複雜。此外，由圖中可以看出，這顆Intel中央處理器(CPU)的正面是使用陶瓷封裝，但是背面是使用金屬封裝，可以增加散熱效果。

❒ 針格陣列的型式
針格陣列(PGA)封裝的內部可以使用「打線封裝」或「覆晶封裝」:
➤內部打線封裝，外部針格陣列(PGA)：如＜圖二(a)＞所示，由於黏著墊只能製作在晶片的四周圍(只能在晶片的四周圍打線)，而晶片的四周圍空間有限，只能容納固定數量的「金線」。
➤內部覆晶封裝，外部針格陣列(PGA)：如＜圖二(b)＞所示，則可以將金屬凸塊製作在晶片的任何地方(不一定要在四周圍)，因此可以容納數目更多的「金屬凸塊」。知識力www.ansforce.com。

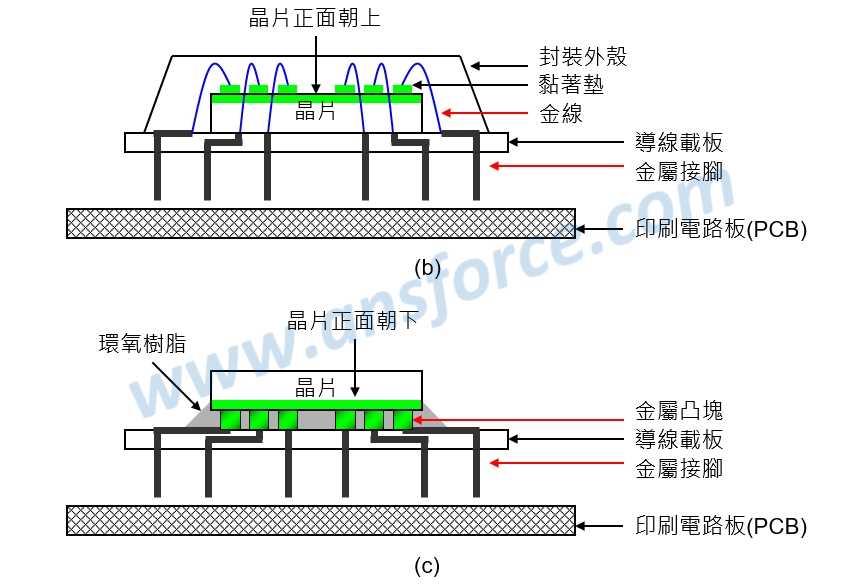

圖二　針格陣列(PGA)的型式。

❒ 針格陣列的優缺點
➤優點：接腳數目可達1000pin以上，適合大型積體電路，製程技術成熟。
➤缺點：成本較高，體積較大，大多使用在個人電腦的中央處理器(CPU)。

【請注意】上述內容經過適當簡化以適合大眾閱讀，與產業現狀可能會有差異，若您是這個領域的專家想要提供意見，請自行聯絡作者；若有產業與技術問題請參與社群討論。
