❒ 膠帶載具封裝的構造
「膠帶載具封裝(TCP：Tape Carrier Packing)」顧名思意就是使用「膠帶」來取代「導線架」，如＜圖一＞所示，膠帶的構造類似照相機的底片，上下兩端有傳動孔可以經由齒輪的旋轉而前進，類似底片在照相機中旋轉前進，膠帶的中央有個大洞恰好與晶片大小相似，大洞內有許多金屬銅線恰好可以連接到晶片四周的黏著墊上，這種封裝最常使用在液晶顯示器的驅動積體電路(Driver IC)，接腳數目少，封裝後的體積也很小。知識力www.ansforce.com。

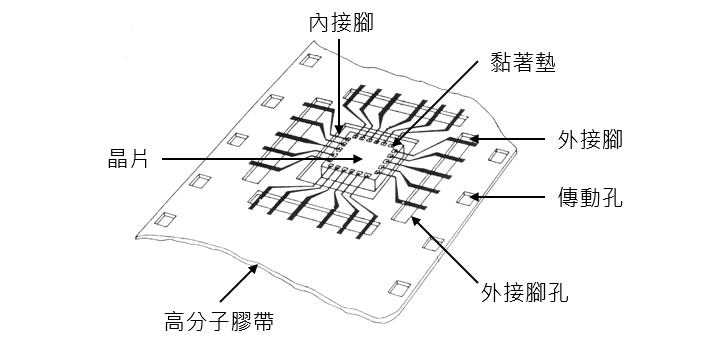

圖一　膠帶載具封裝(TCP)的構造。
資料來源：陳力俊，微電子材料與製程，中國材料科學學會。

❒ 膠帶載具封裝的製作流程
膠帶載具封裝(TCP)的步驟為：先將銅導線製作在柔軟的膠帶上，並將膠帶中央大洞內的金屬銅線與晶片四周的黏著墊對準；施加外力使膠帶中央大洞內的金屬銅線與晶片四周的黏著墊連接，如＜圖二＞所示；填充強力膠(環氧樹脂)將晶片整個包覆起來以保護晶片。
知識力www.ansforce.com。

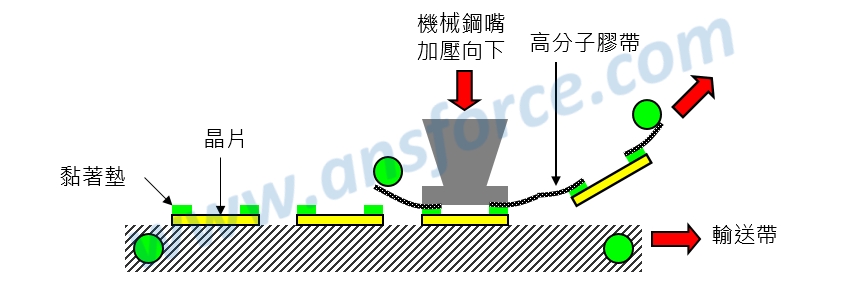

圖二　膠帶載具封裝的製作流程。

資料來源：陳力俊，微電子材料與製程，中國材料科學學會。

❒ 膠帶載具封裝的優缺點
➤優點：不需要打線封裝速度較快，成本較低。
➤缺點：適合小型晶片，接腳數目較少，保謢晶片的效果不佳，只適合某些特別的積體電路。
