❒ 集中式拓撲(Centralized topology)
將網際網路上所有通訊設備(節點)的資料集中到同一台固定的主機處理，由這台主機統一管理所有的通訊設備(節點)，如＜圖一(a)＞所示，稱為「集中式拓撲(Centralized topology)」，也可以稱為「星形拓撲(Star topology)」，由於所有的封包都必須傳送到這台主機來管理，所以比較好控制，安全性也比較高，但是這台主機必須處理所有的封包，因此負擔很重，也容易造成網路塞車，如果主機故障時則整個網路就癱瘓無法通訊。知識力www.ansforce.com。

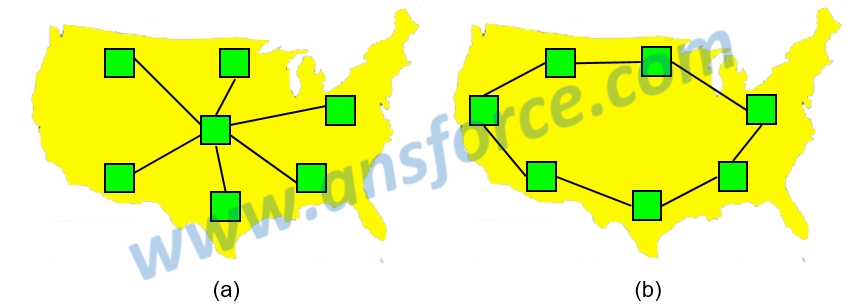

圖一　網路拓撲。

❒ 分散式拓撲(Distributed topology)
將網際網路上所有通訊設備(節點)的資料分散到各台主機處理，如＜圖一(b)＞所示，稱為「分散式拓撲(Distributed topology)」，工作分散可以減少每台主機的負擔，一般會使用下面的方式來連接分散在網路上的主機：知識力www.ansforce.com。
➤匯流排拓撲(Bus topology)：使用單一纜線，所有主機(節點)以連接器分別掛在纜線上，可以使用最少的纜線而且容易擴充。封包以廣播方式(Broadcast)傳送給所有的主機，每台主機均能判斷IP位址，以決定是否抓取封包，例如：IEEE802.4記號匯流排(Token bus)就是一種匯流排拓撲。＜圖二(a)＞為「單匯流排拓撲」，＜圖二(b)＞為「樹狀匯流排拓撲」。
➤環形拓撲(Ring topology)：使用單一纜線形成一個環形迴路，所有主機(節點)以連接器分別掛在環形迴路上，頻寬平均分配，延遲時間較長。封包以固定方向沿環形迴路傳送到下一台主機，每台主機均能判斷IP位址，以決定是否抓取封包，封包經過各主機時可以偵錯並除錯，例如：IEEE802.5記號環(Token ring)就是一種環形拓撲。＜圖二(c)＞為只有單一傳送方向的「單向環形拓撲」，＜圖二(d)＞為同時有兩個傳送方向的「雙向環形拓撲」。
➤網狀拓撲(Mesh topology)：使用許多纜線(也可以是無線)連接所有主機，兩兩主機彼此之間都可以通訊，可以分散負擔但是成本較高，當網路上某台主機故障時，可以使用「跳躍(Hopping)」的方式形成新的傳送路由將資料傳送到接收端，例如：Zigbee無線網路就是一種「網狀拓撲」，如＜圖二(e)＞所示。

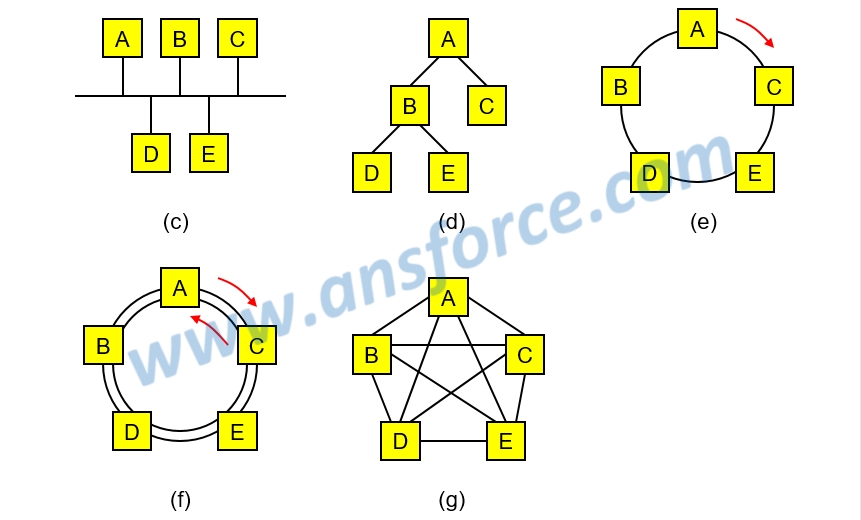

圖二　分散式拓撲的種類。

❒ 網路拓撲與傳輸介質

不同的傳輸介質，由於不同介質的物理特性，所以通常會使用不同的方法來連接網路，例如：雙絞銅線通常會使用匯流排或環形拓撲；基頻同軸電纜(早期的乙太網路10Base2)通常會使用匯流排或環形拓撲；寬頻同軸電纜(有線電視)通常會使用匯流排或星形拓撲；光纖通常會使用環形拓撲，如＜表一＞所示。

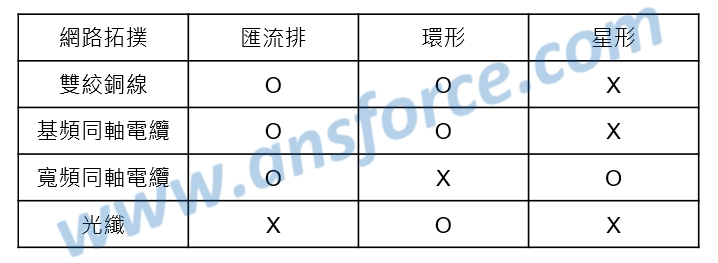

表一　不同的傳輸介質會使用不同的方法來連接網路。
