❒ 個人電腦處理器的軟體架構
處理器是由數千萬個電晶體(CMOS/FinFET)排列組合而成，那麼要如何利用程式去指揮控制這些電晶體替我們運算呢？我們以個人電腦的軟體(Software)、韌體(Firmware)、硬體(Hardware)架構為例，如＜圖一(a)＞所示，由下到上依序包括：
➤中央處理器(CPU)：由電晶體(CMOS/FinFET)排列組合而成排列組合而成。
➤硬體指令：驅動電晶體運算的指令，例如：ADD、PUSH、POP等指令。
➤軟體指令：控制硬體指令來驅動電晶體運算的指令，例如：C語言所使用的指令For、While、If else、Print等，作業系統是由軟體指令撰寫而成。
➤作業系統(OS：Operating System)：管理個人電腦所有硬體與軟體的核心程式，例如：電腦的DOS/Windows/Linux/Mac，手機的Android/iOS。
➤應用程式(APP：Application Program)：在作業系統管理下，具有某種特定功能的軟體，例如：電腦的Word/PPT/Excel，手機的Line/WeChat。
➤使用者介面(UI：User Interface)：使用者實際與個人電腦溝通的介面，早期使用DOS輸入指令，DOS的「C:\>」就是使用者介面，使用者可以經由這個介面與電腦溝通；目前已經進步到只需要使用滑鼠點選桌面上的圖形即可與電腦溝通，這些圖形稱為「圖形使用者介面(GUI：Graphic User Interface)」，如圖2-7所示。知識力www.ansforce.com。

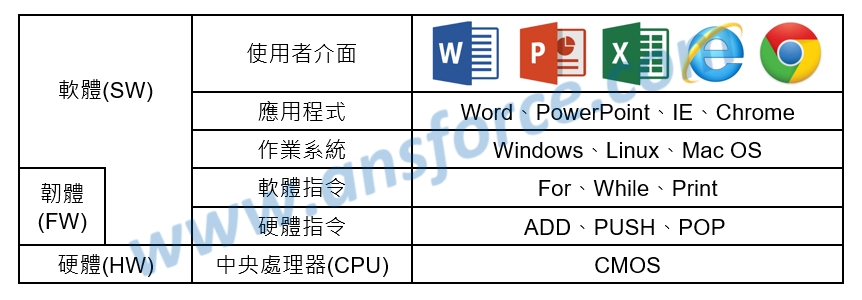

圖一　個人電腦的軟體與硬體架構圖。

❒ 智慧型手機處理器的軟體架構

智慧型手機處理器的軟體架構與個人電腦極為相似，如＜圖二＞所示，最多只是把中央處理器(CPU)改為「微處理器(MPU)」，另外作業系統(OS)改為「Android、iOS、Windows phone」，當然應用程式(APP)就是大家熟悉的「Chrome、Google Maps、Safari」這些東西囉！基本上，智慧型手機根本就是一台小電腦了！知識力www.ansforce.com。

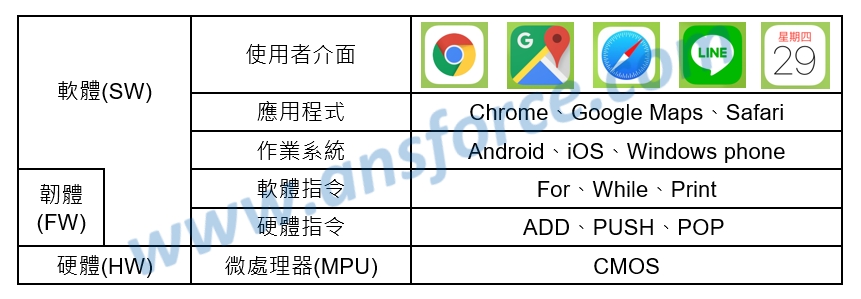

圖二　智慧型手機的軟體與硬體架構圖。

【請注意】上述內容經過適當簡化以適合大眾閱讀，與產業現狀可能會有差異，若您是這個領域的專家想要提供意見，請自行聯絡作者；若有產業與技術問題請參與社群討論。

【延伸閱讀】其他詳細內容請參考「積體電路與微機電產業，全華圖書公司」。＜我要買書＞
