❒ 可見光的波長不同則「顏色不同」
電磁波頻譜(Spectrum)如＜圖一＞所示，「不同波長的可見光」人類的眼睛看起來「顏色不同」。可見光是人類眼睛可以看見的光，大約可以分為紅、燈、黃、綠、藍、靛、紫等七大顏色區塊，由＜圖一＞可以看出，紅光的波長約為0.78μm(微米)；紫光的波長約為0.38μm，所以紅光的波長較長，頻率較低，能量較低；紫光的波長較短，頻率較高，能量較高。顯然光波的波長與頻率成反比；頻率與能量成正比。

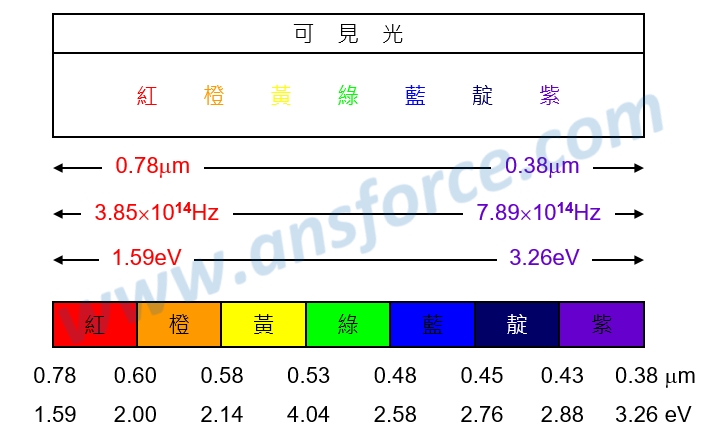

圖一　可見光有無限多種顏色形成連續光譜。

❒ 三原色的原理
我們以下面幾個例子說明，如何排列組合不同亮度的RGB三種顏色來形成幾乎所有可見光的顏色。假設有一個方格用來顯示某一種顏色，這樣的方格稱為「畫素(Pixel)」，我們將這個方格垂直切割成三個小方格，分別代表RGB三種顏色，這樣的小方格稱為「次畫素(Sub-pixel)」，如＜圖二＞所示。當紅色亮度100%(全亮)、綠色亮度100%(全亮)、藍色亮度100%(全亮)則我們的視覺會感受到三種顏色混合成白色，如＜圖二＞所示。知識力www.ansforce.com。

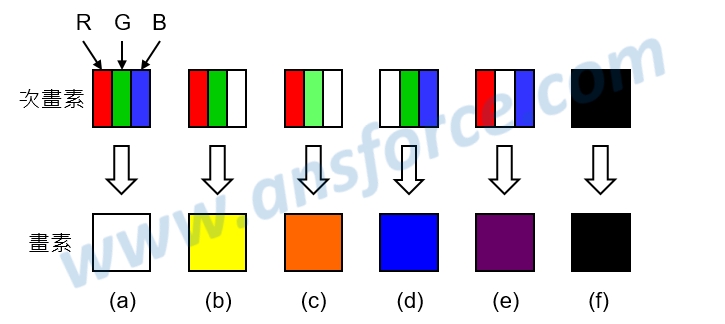

圖二　紅(R)、綠(G)、藍(B)三個次畫素不同亮度可以組合成連續光譜上幾乎所有的顏色。

❒ 色度座標圖的意義
可見光是人類眼睛可以看見的光，有無限多種顏色，科學家把這些顏色畫在「色度座標圖(Chromaticity diagram)」上，看起來像個馬蹄的形狀，在馬蹄形內的就是眼睛能看到的所有顏色。光的波長就是顏色，光有多少種波長，就有多少種顏色，因此光有無限多種顏色，而前面所說的紅色(R)、綠色(G)、藍色(B)其實只是一個大概的視覺感受，不同的發光元件所產生的光其實波長多少都有些差異，因此利用不同的發光元件所能產生的色彩並不相同。知識力www.ansforce.com。

傳統以白色發光二極體(WLED：White LED)做為背光源的液晶電視(LCD-TV)稱為「LED-TV」，要注意雖然廠商稱它為LED-TV，實際上它是「以LED做為背光源的LCD-TV」，它是使用「彩色濾光片(Color filter)」產生RGB三種顏色的光，如＜圖三(a)＞中的三角形(黑色)頂點就是RGB三種顏色，而三角形內的顏色就是這種電視所能組合成的所有顏色，三角形愈大代表可以組合成的顏色愈多色彩愈真實，由圖中可以看出，由於三角形小於馬蹄形，顯然這種電視並不能組合成眼睛能看到的所有顏色，但是這已經足夠製作電視讓我們看到真實的影像了。

後來有廠商開發出不同白光發光二極體(WLED)與彩色濾光片產生的RGB三種顏色，讓色度座標圖上的三角形(紅色)變大，這樣可以組合成更多的顏色，如＜圖三(b)＞所示，稱為「廣色域LED-TV」，但是這兩種電視都是使用彩色濾光片過濾白光產生RGB三種顏色，而且目前工業上背光源所使用的白色發光二極體(LED)顏色受限，因此可以組合成的顏色仍然不夠多。由圖中可以看出「有機發光二極體電視(OLED-TV)」產生的RGB三種顏色可以組合成更大的三角形(綠色)，因此可以顯示更多的顏色，如＜圖三(c)＞所示；而「量子點電視(QD-TV)」產生的RGB三種顏色可以組合成更大的三角形(藍色)，因此可以顯示更多的顏色，如＜圖三(d)＞所示。知識力www.ansforce.com。

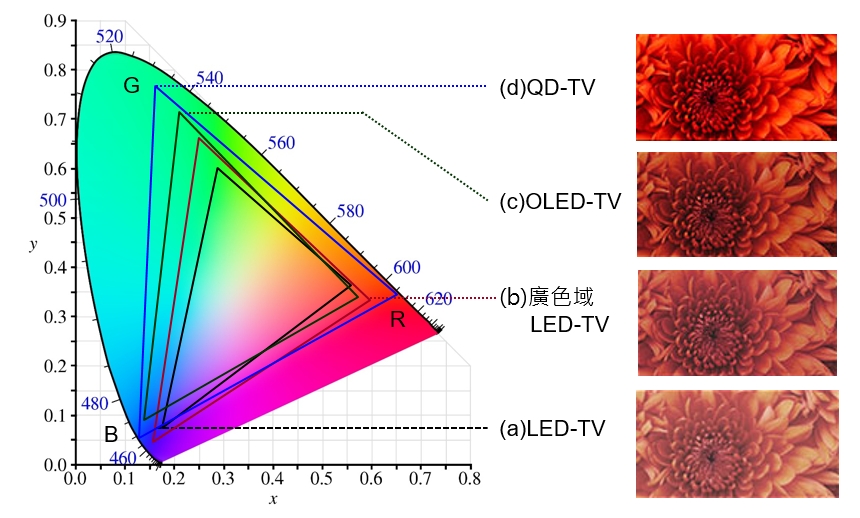

圖三　色度座標圖(Chromaticity diagram)」。

【請注意】上述內容經過適當簡化以適合大眾閱讀，與產業現狀可能會有差異，若您是這個領域的專家想要提供意見，請自行聯絡作者；若有產業與技術問題請參與社群討論。
